CRÉMAILLÈRE GOLD - ISO 7 - 40CMD8 - DENTURE HELICOIDALE

TRANSLATION PRÉCISE DE MASSES MOYENNES SUR DISTANCES COURTES A MOYENNES


Précision Acier Dureté
à cœur
Dureté de
surface
Type de
denture
Faces
(mm/m)

(mm)
ISO 7 C45 >900/mm² >34 HRC Taillée Rectifiées (Ra=0,8) 0.05 0.02
Modules disponibles
1, 1.5, 2, 3, 4, 5, 6, 8, 10
Module 1 1,5 2 3 4 5 6 8 10
Erreur de pas individuelle (mm) ±0.011 ±0.011 ±0.011 ±0.012 ±0.014 ±0.014 ±0.014 ±0.016 ±0.016
Erreur de pas cumulée (mm/m) <0.045 <0.045 <0.045 <0.050 <0.056 <0.056 <0.056 <0.063 <0.063

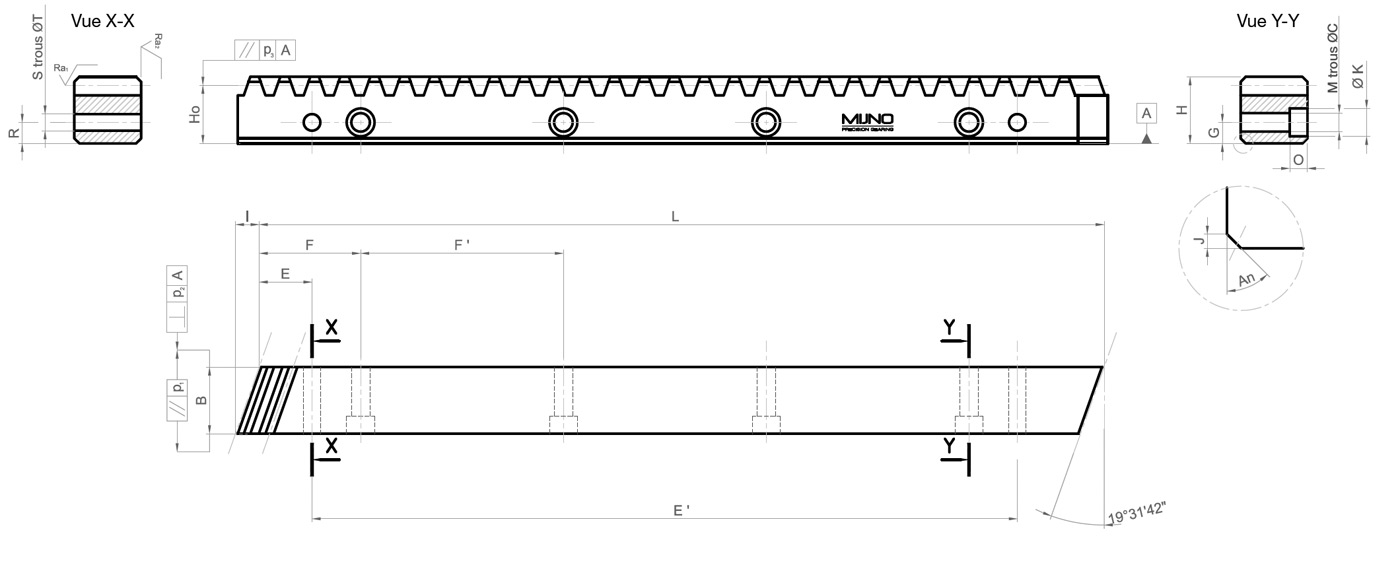

Cliquez dans la vue ci-dessous pour agrandir dans une nouvelle fenètre.

Mod

Nb de dents

L

B

H

Ho

I

E

E'

F

F'

R

S

T

M

G

O

C

K

J

An

Références

1

150

500

15

15

14

-

-

-

-

-

-

-

-

-

-

-

-

-

1

45°

GOL-H-1-500

300

1000

15

15

14

-

-

-

-

-

-

-

-

-

-

-

-

-

1

45°

GOL-H-1-1000

1.5

100

500

20

20

19

-

-

-

-

-

-

-

-

-

-

-

-

-

1

45°

GOL-H-1.5-500

200

1000

20

20

19

-

-

-

-

-

-

-

-

-

-

-

-

-

1

45°

GOL-H-1.5-1000

2

75

500

24

24

22

8.51

31.7

436.6

62.5

125

8

2

5.7

4

8

7

7

11

2

45°

GOL-H-2-500

150

1000

24

24

22

8.51

31.7

936.6

62.5

125

8

2

5.7

8

8

7

7

11

2

45°

GOL-H-2-1000

3

50

500

29

29

26

10.29

35

430

62.5

125

9

2

7.7

4

9

9

10

15

2

45°

GOL-H-3-500

100

1000

29

29

26

10.29

35

930

62.5

125

9

2

7.7

8

9

9

10

15

2

45°

GOL-H-3-1000

4

38

506.67

39

39

35

13.83

33.3

433

62.5

125

12

2

7.7

4

12

9

10

15

2

45°

GOL-H-4-500

75

1000

39

39

35

13.83

33.3

933.4

62.5

125

12

2

7.7

8

12

9

10

15

2

45°

GOL-H-4-1000

5

30

500

49

49

44

17.38

37.5

425

62.5

125

12

2

11.7

4

12

13

14

20

2

45°

GOL-H-5-500

60

1000

49

49

44

17.38

37.5

925

62.5

125

12

2

11.7

8

12

13

14

20

2

45°

GOL-H-5-1000

6

25

500

59

59

44

20.93

37.5

425

62.5

125

16

2

15.7

4

16

17

18

26

2

45°

GOL-H-6-500

50

1000

59

59

44

20.93

37.5

925

62.5

125

16

2

15.7

8

16

17

18

26

2

45°

GOL-H-6-1000

8

18

480

79

79

44

28.02

120

240

60

120

25

2

19.7

4

25

21

22

33

2

45°

GOL-H-8-500

36

960

79

79

44

28.02

120

720

60

120

25

2

19.7

8

25

21

22

33

2

45°

GOL-H-8-1000

10

15

500

99

99

89

35.11

125

-

62.5

125

32

2

19.7

4

32

32

33

48

2

45°

GOL-H-10-500

30

1000

99

99

89

35.11

125

750

62.5

125

32

2

19.7

8

32

32

33

48

2

45°

GOL-H-10-1000


Note:

La denture hélicoïdale présente souvent l'avantage de transmettre un couple plus important que la denture droite. Elle permet aussi de réduire le niveau sonore de votre application. Elle présente néammmoins l'inconvénient de générer des efforts axiaux et radiaux importants, ce qui implique de dimensionner le réducteur de vitesse ou les roulements de votre appllication en conséquent.
