Réducteurs planétaires BDB

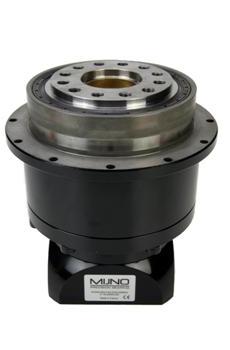

réducteur planétaire BDB


CARACTERISTIQUES DE LA GAMME BDB



Le BDB est un réducteur planétaire très compact destiné aux applications servo hautes performances.


  • La conception de son arbre plateau porte-satellites en acier trempé et son integration entre deux roulements à rouleaux coniques lui confèrent une excellente rigidité torsionnelle,

  • Cette architecture maintient un parfait alignement des dentures des satellites avec le pignon moteur et avec la denture interieure, pour une précision durable année après année, et quelques soient vos cycles d'accélération,

  • L'utilisation de 4 satellites dans le train de sortie au lieu de 3 permet des valeurs de couple très importantes pour la taille.



Cette gamme comporte :

  • 7 tailles délivrant jusqu'à 10 100 Nm continus,
  • Une denture intérieure nitrurée qui offre une excellente résistance à l'usure, même en conditions extrêmes
  • Un jeu entre 1 et 5 minutes selon la taille, le rapport et l'option souhaitée,
  • Un indice IP 65 en standard, IP 67 en option.
Vous pouvez avoir un aperçu de la construction (nécessite Acrobat reader) en cliquant sur "Vue 3D" (bas de page).



Comme tous les réducteurs à jeu réduit MIJNO, cette gamme offre :

  • Une fabrication interne à Saint-Etienne (France) de tous les éléments mécaniques, pour une qualité maîtrisée,
  • Des satellites rectifiés en acier cémenté-trempé, pour fournir précision, fiabilité et constance de jeu,
  • Des composants standard (roulements, lubrifiant, joints) approvisionnés chez les fournisseurs les plus renommés, pour une qualité sans compromis
  • Un rendement élevé (jusqu'à 96%)
  • Des rapports standard multiples de 4, 5, 5.5, 7, 10, nombreux autres rapports spécifiques possibles (sans limite)
  • Un montage au moteur facile en 2 mn (pas besoin de bride d'adaptation)
  • Un manchon à 2 vis de serrage pour un équilibrage parfait et une fixation fiable,
  • Une plage de température de -20°C à +90°C, d'autres plages étant disponibles en option)
  • De nombreuses options sur demande (lubrification, interfaces, peinture, régulation de pression...)
  • Version inox "washdown" IP67 (avec lubrification alimentaire) en option

Guide technique BDB (PDF) Plans 3D BDB (STEP) VUE 3D (PDF)
