PLATINIUM Hélicoïdale

Gamme destinée à la translation et positionnement précis de masses élevées, silencieuse à haute vitesse, pour utilisation intensive sur longues distances.


Classe de
précision		 Acier Dureté
à coeur		 Dureté de
surface		 Type de
denture		 Faces ∥
(mm/m)		 ⊥
(mm)
ISO 6 C45 > 650 N / mm² 50-55 HRC sur dents Taillée Rectifiées (ra=0,8) 0.02 0.02
Modules disponibles
5, 6, 8
Module
Erreur de pas
individuelle
Erreur de pas
cumulée sur
1 mètre
5
± 0.010 mm
< 0.040 mm
6
± 0.010 mm
< 0.040 mm
8
± 0.011 mm
< 0.040 mm

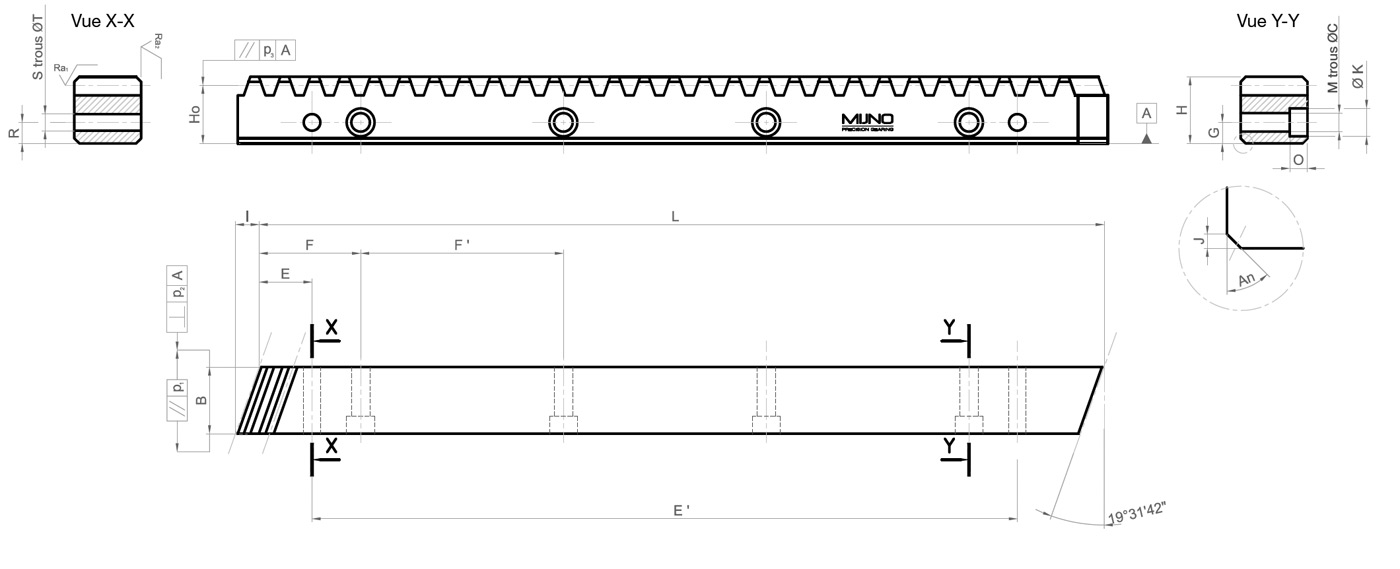

Cliquez dans la vue ci-dessous pour agrandir dans une nouvelle fenètre.
Crémaillère platinium hélicoïdale
Mod Denture Nb de dents
L
B
H
Ho
I
E
E'
F
F'
R
S
T
M
G
O
C
K
J
An
Références
5 Hélicoïdale 19°31'42''
30
500
49
49
44
17.38
37.5
425
62.5
125
12
2
11.7
4
12
13
14
20
2
45°
 PLA-H-5-500
Hélicoïdale 19°31'42''
60
1000
49
49
44
17.38
37.5
925
62.5
125
12
2
11.7
8
12
13
14
20
2
45°
 PLA-H-5-1000
6 Hélicoïdale 19°31'42''
25
500
59
59
53
20,93
37.5
425
62.5
125
16
2
15,7
4
16
17
18
26
2
45°
 PLA-H-6-500
Hélicoïdale 19°31'42''
50
1000
59
59
53
20,93
37.5
925
62.5
125
16
2
15,7
8
16
17
18
26
2
45°
 PLA-H-6-1000
8 Hélicoïdale 19°31'42''
18
480
79
79
71
28,02
120
240
60
120
25
2
19,7
4
25
21
22
33
2
45°
 PLA-H-8-500
Hélicoïdale 19°31'42''
36
960
79
79
71
28,02
120
720
60
120
25
2
19,7
8
25
21
22
33
2
45°
 PLA-H-8-1000

La denture hélicoïdale présente l'avantage de transmettre un couple plus important que la denture droite. Elle permet aussi de réduire fortement le niveau sonore de votre application. Elle présente néanmoins l'inconvénient de générer des efforts (radiaux pour le réducteur) importants qui restreignent le choix du réducteur de vitesse ou des roulements de votre application.

Le tableau ci-dessous vous indiquera la force et le couple transmissibles ainsi que les efforts radiaux et axiaux qui générés par la denture hélicoidale au couple indiqué. Nous attirons votre attention sur ces efforts qui supposent un dimensionnement approprié des roulements de votre réducteur de vitesse. Vous trouverez sur les fiches techniques de nos réducteurs les efforts radiaux et axiaux admissibles.

Pignon
Module 5
Module 6
Module 8
21 dents Force transmissible (Ft) (N)
38740
55500
97000
Couple (T) (Nm)
2200
3700
8700
Force axiale (Fa) (N)
13800
19700
34500
Force radiale (Fr) (N)
15000
21500
37500
25 dents Force transmissible (Ft) (N)
39900
57000
99800
Couple (T) (Nm)
2650
4500
10600
Force axiale (Fa) (N)
14100
20200
35500
Force radiale (Fr) (N)
15400
22000
38500
30 dents Force transmissible (Ft) (N)
40500
58000
102000
Couple (T) (Nm)
3200
5550
13000
Force axiale (Fa) (N)
14400
20600
36000
Force radiale (Fr) (N)
15700
22400
39300

Téléchargez notre

Catalogue "Transmissions"
