Classe de
précision |
Acier
|
Dureté
à coeur |
Dureté de
surface |
Type de
denture |
Faces
|
∥
(mm/m) |
⊥
(mm) |
|
ISO 6
|
C45 (denture trempée par induction)
|
> 650 N / mm²
|
20 HRC sur faces, denture 50/55HRC
|
Rectifiée avec optimisation Rotaxe*
|
Rectifiées Ra=0,8
|
0.02
|
0.02
|
| Modules disponibles |
| 1, 1.5, 2, 3, 4, 5, 6, 8, 10 |
|

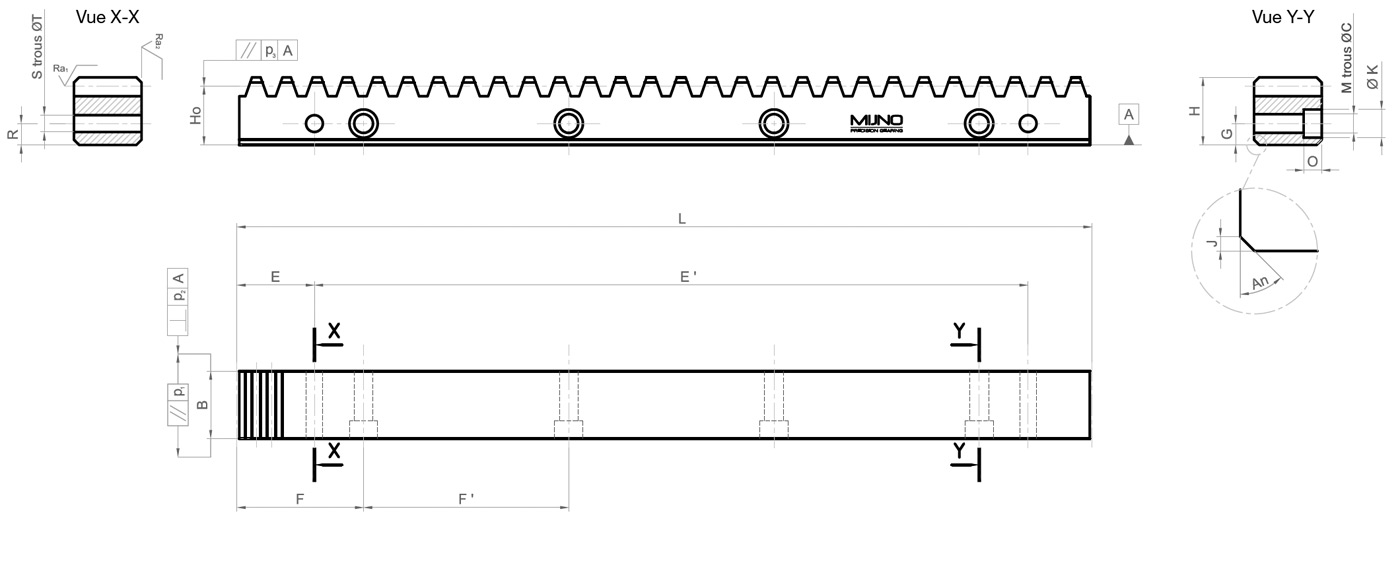

Module |
Nb de dents |
L |
B |
H |
Ho |
I |
E |
E' |
F |
F' |
R |
S |
T |
M |
G |
O |
C |
K |
J |
An |
Références |
|
5 |
32 |
502.6 |
49 |
49 |
44 |
- |
30.1 |
442.4 |
62.8 |
125.7 |
12 |
2 |
11.7 |
4 |
12 |
13 |
14 |
20 |
2 |
45° |
CLA-D-5-500 |
|
64 |
1005.3 |
49 |
49 |
44 |
- |
30.1 |
945 |
62.8 |
125.7 |
12 |
2 |
11.7 |
8 |
12 |
13 |
14 |
20 |
2 |
45° |
CLA-D-5-1000 |
|
|
6 |
27 |
508.9 |
59 |
59 |
53 |
- |
31.4 |
446.1 |
63.6 |
127.2 |
16 |
2 |
15.7 |
4 |
16 |
17 |
18 |
26 |
2 |
45° |
CLA-D-6-500 |
|
54 |
1017.8 |
59 |
59 |
53 |
- |
31.4 |
955 |
63.6 |
127.2 |
16 |
2 |
15.7 |
8 |
16 |
17 |
18 |
26 |
2 |
45° |
CLA-D-6-1000 |
|
|
8 |
20 |
502.65 |
79 |
79 |
71 |
- |
26.6 |
449.45 |
62.8 |
125.7 |
25 |
2 |
19.7 |
4 |
25 |
21 |
22 |
33 |
2 |
45° |
CLA-D-8-500 |
|
40 |
1005.3 |
79 |
79 |
71 |
- |
26.6 |
952 |
62.8 |
125.7 |
25 |
2 |
19.7 |
8 |
25 |
21 |
22 |
33 |
2 |
45° |
CLA-D-8-1000 |
|
Nbre de dents du pignon
|
|
Module 5
|
Module 6
|
Module 8
|
|
21 dents
|
Force transmissible (Ft) (N)
|
30820
|
44800
|
78300
|
|
Couple (T) (Nm)
|
1600
|
2800
|
6600
|
|
|
Force axiale induite (Fa) (N)
|
-
|
-
|
-
|
|
|
Force radiale induite (Fr) (N)
|
11200
|
16300
|
28500
|
|
|
25 dents
|
Force transmissible (Ft) (N)
|
32300
|
46500
|
81300
|
|
Couple (T) (Nm)
|
2000
|
3500
|
8100
|
|
|
Force axiale induite (Fa) (N)
|
-
|
-
|
-
|
|
|
Force radiale induite (Fr) (N)
|
11800
|
16900
|
29600
|
|
|
30 dents
|
Force transmissible (Ft) (N)
|
33000
|
47800
|
83600
|
|
Couple (T) (Nm)
|
2500
|
4300
|
10000
|
|
|
Force axiale induite (Fa) (N)
|
-
|
-
|
-
|
|
|
Force radiale induite (Fr) (N)
|
12000
|
17400
|
30500
|
